圓錐螺旋彈簧的有心軸卷制，是在圓錐形心軸上單個卷制的。由于彈簧底部和頂部的回彈量不一樣，所以在制作心軸時，應將圓錐角的校正量考慮進去。圓錐角小的心軸，可以不刻制螺旋線溝槽，圓錐角大的心軸，應刻制出與彈簧螺旋線相對應的溝槽，將金屬絲卷繞在溝槽中，以保證彈簧的成形精度。
中凸形和中凹形螺旋彈簧的有心軸卷制，是將金屬絲繞在與彈簧形狀相同的心軸上繞制成形的。在制造心軸時，其大端和小端回彈量的估算應有所不同。

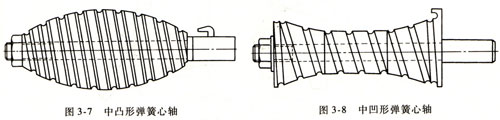

中凸形彈簧需用組合心軸卷制。組合心軸是由若干不同尺寸的薄圓片拼合而成，中心穿以銷軸或螺栓。彈簧卷制完后，松開銷軸或螺栓，將心軸拆卸方能取下工件，圖3-7為這種心軸的示意圖。中凸形彈簧的心軸結構復雜，制造麻煩，使用不便，尤其是彈簧圈間隙小時更是如此，所以這種彈簧應用較少。
中凹形彈簧的心軸是由兩半個對稱心軸組合而成。其對接方法，可以在心軸中穿以螺栓緊固，也可以采用榫頭連接，如圖3-8所示。
圓錐、中凸和中凹形螺旋彈簧的有心卷制均較麻煩，在批量生產時，盡可能用自動卷簧機卷制。
